Neue Integration der Berechnung von Zahnrädern, Wellen, etc. in 3D-CAD

Die neue Generation der Integrationsmodule der webbasierten Berechnungssoftware eAssistant – the engineering assistant – zeichnet sich insbesondere durch eine neue Art des Berechnungsaufrufs direkt aus der CAD-Umgebung aus.

Die einzelnen Berechnungsmodule des eAssistant können direkt über das im jeweiligen CAD-System integrierte Menü gestartet werden. Der bisherige Aufruf der Berechnungsmodule über einen Browser wie Chrome, Edge oder Firefox mit dem Download einer Startdatei und Anklicken dieser entfällt jetzt komplett. Die Module werden ohne Umwege direkt gestartet. Dies erhöht den Komfort und beschleunigt den Wechsel zwischen Konstruktion und Berechnung.

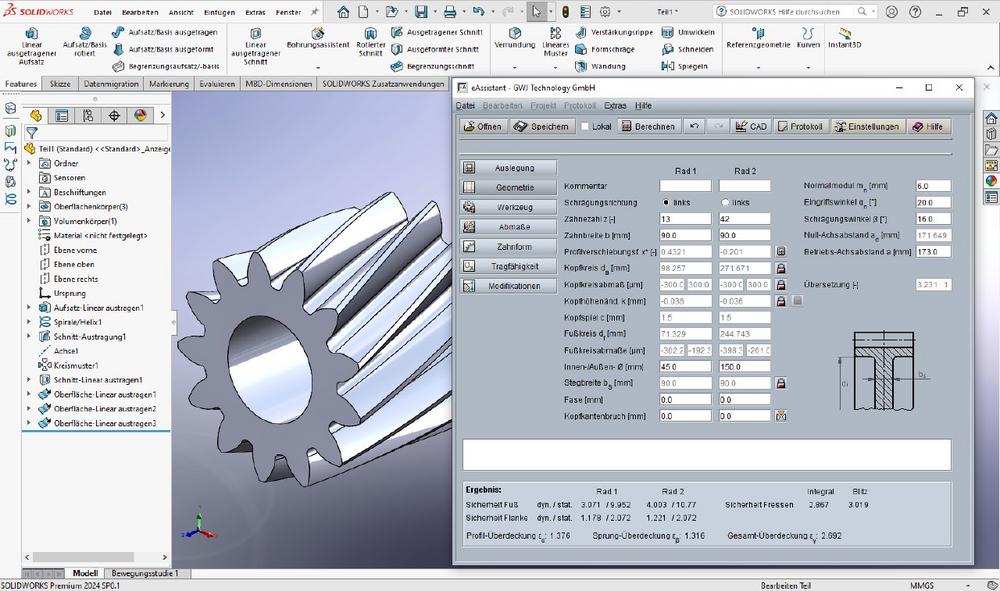

Mit Hilfe dieser Berechnungsintegrationen bzw. CAD-PlugIns können auf Basis der durchgeführten Berechnungen von z.B. Stirnrädern, Zahnstangen, Zahnwellenverbindungen, Kegelrädern oder Wellen direkt die entsprechenden 3D-Modelle mit den nativen Funktionen des jeweiligen CAD-Systems automatisch erzeugt werden. Die Zahnform von evolventischen Verzahnungen wird auf Basis einer mathematischen Herstellsimulation analog zur traditionellen Fertigung mittels Abwälzfräsen oder Abwälzstoßen für eine vorgegebene Toleranzlage erzeugt. Damit können die 3D-Modelle auch direkt für die Fertigung z.B. mittels 3D-Druck, Drahterodieren, Laserschneiden etc. verwendet werden.

Zusätzlich werden die Berechnungsinformationen mit in den erzeugten Modellen gespeichert. Dadurch ist es möglich, die ursprünglich durchgeführte Berechnung direkt aus dem 3D-CAD-Bauteil aufzurufen. Anschließend kann die Berechnung modifiziert und das bereits erzeugte Bauteil angepasst werden.

Darüber hinaus können Stirnräder oder Zahnwellen/-naben auch in bereits vorhandene Bauteile geschnitten werden.

Zusätzlich ist die automatische Generierung von Verzahnungstabellen mit Herstellungsdaten direkt auf der Zeichnung möglich. Dies vermeidet Übertragungsfehler der Verzahnungsgrund- und Prüfdaten und unterstützt ein schnelles und komfortables Arbeiten. Über entsprechende Vorlagen können diese Tabellen auch individuell konfiguriert werden. Dabei sind mehrere Vorlagen für den gleichen Verzahnungstyp möglich. Die entsprechende Vorlage kann dann direkt vor dem Platzieren auf der Zeichnung über eine Listbox ausgewählt werden.
