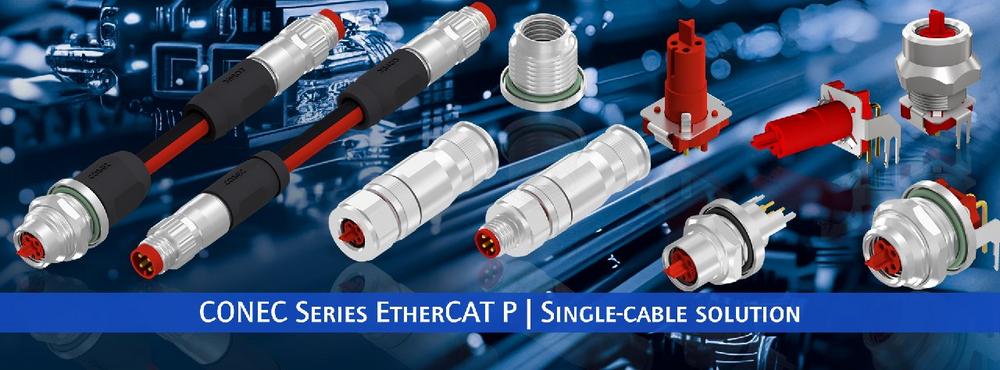

CONEC Produktserie M8x1 P-codiert

Die bisher bekannte EtherCAT – Kommunikation, basierend auf einer Ethernet-Übertragungstechnik, zeichnet sich besonders durch ihre schnelle Übertragungsgeschwindigkeit (Echtzeit-Ethernet) aus. Dieses ist bei vielen Anwendungen z. B. Synchronisierungen im Bereich der Automatisierungstechnik erforderlich. Die Verdrahtungstechnik hierbei wird mit einem 4-poligen geschirmten M8x1 Steckverbinder und einer Standardethernet-Leitung realisiert, die Powerversorgung erfolgt mit einer separaten Leitung. EtherCAT P ist eine Weiterentwicklung der weltweit etablierten und standardisierten EtherCAT-Technologie. Das besondere an EtherCAT P ist die Kombination der superschnellen EtherCAT- Kommunikation mit der 24 V Powerversorgung. Hierbei werden auf einem zweiadrigen Datenpaar Daten und Power (Us) für System- und Sensorversorgung mit 24 V und 3 A bereitgestellt.

Auf dem zweiten Datenpaar werden Daten und die Peripheriespannung (Up) für die Versorgung der Aktorik bereitgestellt. Durch diese direkte Einkopplung der Versorgungsspannung auf die 100 MBit-Leitung bei EtherCAT-P wird eine kompakte und kostengünstige Geräteanschaltung realisiert.

Da die Versorgungsleitungen entfallen, spricht man hier von einer "single-cable solution".

Um ein Verstecken mit anderen standardisierten M8x1 Steckverbinder-Systemen unmöglich zu machen , ist für diesen Einsatz eine neue Codierung entwickelt und in der IEC 60176-2-114 unter dem Begriff "P – Codierung" normiert worden.
Besondere Merkmale dieser Codierung sind die rote Farbgebung der Kontaktträger und die voreilende T-Kontur an der Stirnfläche des Kupplungskontaktträgers, die das Verstecken mit anderen Codierungen verhindert.

Steckverbinder umspritzt
Momentan stehen geschirmte umspritzte Bauformen mit der Kabelqualität GBX, PUR, UL Cat 5e 4xAWG22, in den Standardlängen zur Verfügung. Bei der 100 MBit- Geräteanschaltung werden fast ausschließlich Stecker-Stecker Verbindungsleitungen eingesetzt.

Steckverbinder konfektionierbar
Bei den konfektionierbaren Steckverbindern stehen axiale Kupplungs- und Steckervarianten zur Verfügung, wahlweise mit Schraubanschluss (Kupplung) oder Crimpanschluss (Kupplung, Stecker).

Flansche für die direkte Leiterplattenmontage
Hier steht ein umfangreiches Lieferprogramm für den Geräteanschluss zur Verfügung, so dass für den Anwender viele variable Einbaumöglichkeiten bestehen. Die durchgehende Schirmung vom Flanschgehäuse bis zur Platine wird mit einem gestanzten Blech realisiert. Angeformte Kontaktzungen stellen die radiale Verbindung zum Flanschgehäuse her, die Verbindung zur Leiterplatte erfolgt über Rastelemente mit anschließender Verlötung. Die eingesetzten Materialien sind für Wellenlötung geeignet.

Eine Flansch-Sonderausführung ist die Version mit angespritzter Leitung und einem weiteren Stecker an der Seite B, vorzugsweise P-codiert. Hiermit kann idealerweise eine Verdrahtung durch eine Wandung z.B. Schaltschrank erfolgen.

Vorteile:

  • Sehr kleines Steckverbinder-System mit geringen Bauraum für die Feldbusübertragungstechnik
  • Power und Daten auf einem Datenpaar
  • Variable Einbau- und Anschlussmöglichkeiten geräteseitig
  • Gute chemische Beständigkeit des Steckverbinders
  • Hohe Schutzart IP67
  • Robustheit

Anwendungsfelder:

  • Antriebstechnik
  • Automatisierungstechnik
  • Gehäuse- und Gerätebau
  • Industrielle Schnittstellen
  • Kommunikationstechnik
  • Maschinenbau
  • Steuerungstechnik
Über die CONEC Elektronische Bauelemente GmbH

Vielfältig, flexibel und leistungsstark – das sind die Verbindungslösungen von CONEC. Seit über 40 Jahren entwickelt, produziert und vermarktet die CONEC Elektronische Bauelemente GmbH hochwertige Steckverbinder, Verbindungs- und Anschlussleitungen sowie Gehäusetechnik. Wir kommen überall dort ins Spiel, wo hochwertige Steckverbinder gefragt sind. Unsere Ambitionen für beste Verbindungslösungen teilen wir mit unseren Kunden jeder Größenordnung und auf der ganzen Welt – dazu zählen sowohl kleine und mittelständische Unternehmen als auch große bekannte Konzerne
Wir fertigen für Kunden aus der Automatisierungstechnik, Industrieelektronik, Luftfahrtindustrie , Telekommunikations- und Energietechnik, dem Maschinenbau, der Agrarwirtschaft und dem Transportwesen.

Das Headquarter in Lippstadt verfügt über eine große Forschungs- und Entwicklungsabteilung, einen eigenen Werkzeugbau, eine CNC Präzisionsdreherei und eine Kunststoffspritzgießerei. Als Teil der Amphenol Gruppe partizipiert CONEC von den Wachstums- und Entwicklungschancen eines weltweit tätigen Konzerns und agiert gleichzeitig als mittelständisches Unternehmen flexibel und schnell, um sich den wechselnden Kundenbedürfnissen optimal anzupassen.
Neben einer Vielzahl an Steckverbindern sämtlicher aktueller Standards liegen unsere besonderen Stärken im Bereich der integrierten Umspritzung von Komponenten und Baugruppen sowie in der Entwicklung anwendungsspezifischer Lösungen.

CONEC ist international tätig und mit eigenen Niederlassungen bzw. Produktionsstätten in Kanada, China, Tschechien, Polen, der Slowakei und Mexiko vertreten.
Zum Produktportfolio gehören Steckverbindern aus folgenden Rubriken:
• D-SUB/IP67 D-SUB Steckverbinder
• IP67 RJ45/ USB 2.0/ Mini USB/ Fiber Optic LC Duplex
• CONEC Hybrid Steckverbinder
• Steckverbinder für Land- und Baumaschinen
• Rundsteckverbinder
• PCB Steckverbinder
• kundenspezifische Lösungen

Das Qualitätsmanagementsystem des Unternehmens erfüllt die Anforderungen der internationalen Normen nach DIN EN ISO 9001. CONEC Steckverbinder sind je nach Produktfamilie UL, CSA oder VDE geprüft und zugelassen.
