Nachhaltig, präzise und ultrakurz: Pulsar Photonics setzt auf Lasermikrobearbeitung im Maßstab XXL

„Wir sind zwar nicht die Einzigen, die großflächige Lasermikrobearbeitung betreiben“, erklärt Dr. Joachim Ryll, Geschäftsführer von Pulsar Photonics. „Aber unser Ansatz ist einzigartig. Unser Ziel ist es, auf einer einzigen großen Anlage Flächen parallel und individualisiert zu strukturieren.“

Dies ist besonders relevant, da die Nachfrage nach Oberflächenstrukturierung ohne chemische Substanzen steigt. Ursachen sind zunehmende umweltrechtliche Einschränkungen und Verordnungen, die den Einsatz von Chemikalien begrenzen. Der Ultrakurzpulslaser (UKP-Laser) bietet hierfür eine nachhaltige Alternative. Bisher wurden UKP-Laser hauptsächlich für kleinflächige Anwendungen genutzt, doch bereits jetzt gibt es Lösungen, die Flächen im Quadratmeterbereich für Flachglas, Foliensubstrate und Prägewalzen effektiv bearbeiten.

Bis zu fünf Arbeitsstationen im Paralleleinsatz

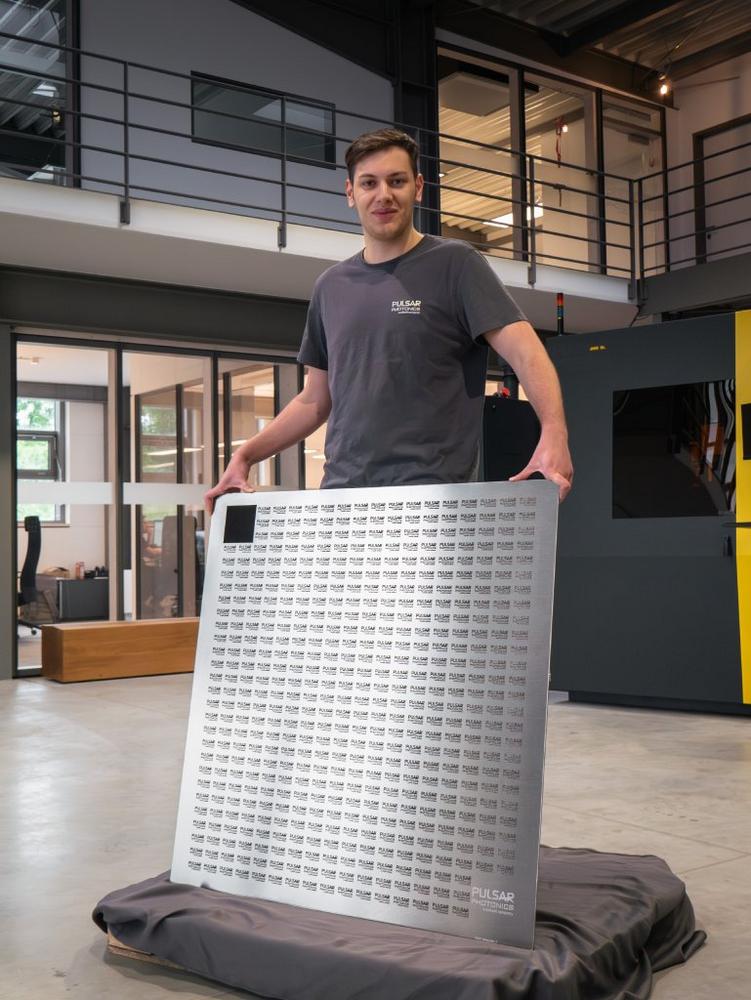

Auf Brückentechnologie der besonderen Art setzten die Aachener bei ihrem Gantrysystem RDX2800: Es ist mit seinen Maschinenmodulen nach dem Baukastensystem aufgebaut. Jedes Modul kann Flachbauteile von bis zu 2,5 mal 1,5 Metern mit UKP-Lasern präzise bearbeiten. Pulsar reiht mehrere Module hintereinander und kann so größere Bauteile bearbeiten, die deutlich über 10 m² liegen. Innerhalb eines Maschinenmoduls ermöglichen mehrere Arbeitsstationen sowohl die individualisierte Einzelstrahl- als auch die Multistrahlbearbeitung. Dabei können insgesamt mehr als tausend Laserstrahlen gleichzeitig eingesetzt werden.

Im EU-Infrastrukturprojekt NextGenBat haben die Aachener bereits gezeigt, wie sich die Produktivität der Lasermikrobearbeitung erheblich steigern lässt. Sie entwickelten eine Rolle-zu-Rolle-Anlage, die Elektroden für Lithiumionen-Zellen trocknet und strukturiert. Die „MultiBeamMultiScanner“-Optik teilt dabei die Laserleistung in mehrere Teilstrahlen, um effizienter zu arbeiten. Den ersten Schritt zum Modulbaukasten macht das Unternehmen nun mit einem Pilotkunden. „Die industrielle Umsetzung im großen Maßstab ist der besondere Reiz“, erklärt Dr. Ryll. Geplant ist für den Pilotkunden eine Anlage, in der mehrere miteinander verkettete Arbeitsstationen die über zehn Quadratmeter große Oberfläche von flachen Bauteilen mit UKP-Laser und Multistrahltechnik mit mehreren Teilstrahlen präzise aufrauen und strukturieren.

Extrem sorgfältige Kalibrierung des Freistrahl-Prozesses

Die Lasermikrobearbeitung steht und fällt mit der Strahlführung vom Laser zum Werkstück. Dr. Ryll: „Da es sich um hochenergetische Strahlung handelt, kommt eine Führung durch Fasern aufgrund der damit verbundenen Verluste derzeit nicht infrage. Deshalb nutzen wir den Freistrahl, um diese Herausforderung zu bewältigen.“ Weil aber selbst geringfügige Winkelfehler in der Laserbearbeitung eventuell für signifikante Strukturabweichungen sorgen, ist extrem präzise Justierung und Kalibrierung der Scan- und Koordinaten-Geräte gefragt.

Die Präzision der Lasermikrobearbeitung hängt außerdem wesentlich von einem durchdachten Daten- und Wärmemanagement ab. Es ist entscheidend, dass die Arbeitsstationen in Echtzeit korrekt mit Daten versorgt werden: Die Echtzeit-Online-Überwachung ist für den Betrieb der Anlage daher von zentraler Bedeutung. „Diese Überwachung ermöglicht es uns, kontinuierlich zu verfolgen, wie und wann die Maschine mit bestimmten Dateien arbeitet“, erklärt Dr. Ryll.

Vielfältige Anwendungen im XXL-Format

Aufbauend auf dieser fortschrittlichen Entwicklung arbeitet das Spinn-off des Fraunhofer ILT bereits in Dimensionen, die zehn Quadratmeter deutlich überschreiten. Ziel sind laut dem Geschäftsführer Technologien, mit denen sich Flächen von 100 Quadratmetern oder mehr bearbeiten lassen. Ein Bedarf an möglichen Anwendungen für Lasermikrobearbeitung im XXL-Format ist hoch: Sie reicht laut Dr. Ryll von der Vorbereitung von Oberflächen für Klebe- und Beschichtungsprozesse über die großflächige Werkzeugbearbeitung und Mikro- sowie Nanostrukturierung bis hin zur Herstellung großformatiger Siebe.

Weitere Informationen zur Laseranlage RDX2800 für die großflächige Lasermikrobearbeitung erhalten Sie hier: RDX2800 – Großflächige Lasermikrobearbeitung – Pulsar Photonics GmbH (pulsar-photonics.de)
