Nach erfolgreicher Positionierung des Modulsystems SWA 39 CT für die schnelle und einfache Fixierung von Prüflingen mit röntgentransparenten Modulen steht – einhergehend mit der rasanten Entwicklung der industriellen Computertomographen – die Herausforderung im Raum, möglichst viele Prüfteile auf ein Mal zu scannen. Ideal ist, unter Nutzung des Z-Achsen-Potenzials mehrere Chargen von Prüflingen übereinander zu positionieren, um diese – beispielsweise über Nacht – in einem Prüfprogramm durchzuscannen.
Das zweite Ziel ist die Erhöhung der produktiven Maschinenzeit durch das Rüsten außerhalb der Maschine. Für den sekundenschnellen Tausch des voll bestückten Towers im CT gibt es dann drei Möglichkeiten:
a) ohne Schnittstelle steht der CT-Tower durch die massive Grundplatte schnell und sicher auf dem Drehteller
b) mit SWA39 Schnittstelle ist der CT-Tower schnell wechselbar sowie sicher und exakt zentriert fixierbar
c) mit der selbstzentrierenden Kegelaufnahme erfolgt der Wechsel nicht nur schnell, sicher und zentriert, sondern kann auch automatisiert mittels Roboter erfolgen
Die vierte Variante des schnellen Wechselns von Prüfteilträgern ist der Tausch einzelner bestückter Ebenen des CT-Multi-Towers, die sehr einfach fixiert und wieder gelöst werden können.
Ziele:
- Erhöhung der Füllkapazität des Tomographen, ohne die optimale prozessspezifische Anordnung zu verlieren
- Dabei Optimierung der Füllmenge auch für unterschiedlich große Teile in einer Gesamtbeladung
- Minimierung der Ent- und Beladezeit durch Beladen weiterer Werkstückträger außerhalb der Maschine und schnelles Wechseln von Werkstückträgern in der Maschine
Lösung:
- Statt 1 Ebene, mehrere Ebenen übereinander (= Tower), die programmablaufgesteuert nacheinander gescannt werden
- Statt mehrerer in fixem Abstand platzierter Ebenen, besser stufenlos höhenvariable Ebenen

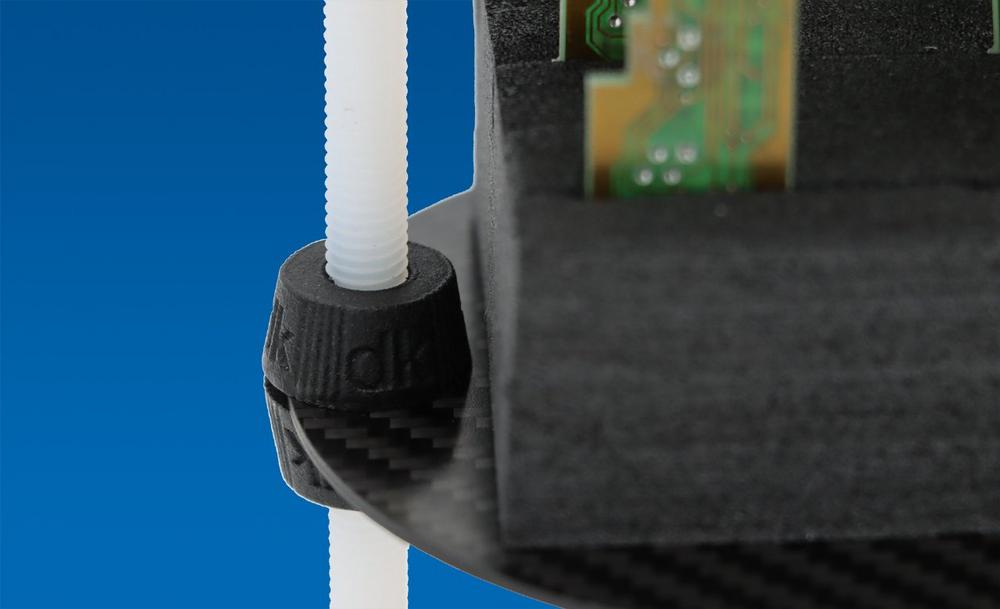

- Leichter Wechsel dieser einzelnen Trägerebenen, werkzeuglos innerhalb weniger Sekunden durch einfache Klemmverbindung
- Leichter Wechsel des gesamten Towers werkzeuglos innerhalb weniger Sekunden mittels SWA39 Schnellwechselschnittstelle oder selbstzentrierender Kegelaufnahme, die auch für die Automatisierung mittels Robotertechnik geeignet ist
Vorteile:
- Minimierung der Prozessdauer für den CT-Scan, weil ohne Rüstaufwand ein Mehrfaches an Teilen gemessen werden kann im Vergleich zu nur einer Ebene
- Maximale Füllmenge, weil jede Ebene nur genau die Höhe hat, welche für die Abmessungen der Teile auf eben dieser Ebene gebraucht wird
Maximierung der produktiven Maschinenzeit für schnellere Prozesse bei niedrigeren Kosten
