Hall-Effekt-Sensoren arbeiten auf der Grundlage des Hall-Effekts, einer physikalischen Eigenschaft von Halbleitern. Wenn ein elektrischer Strom durch einen Halbleiter fließt und ein Magnetfeld vorhanden ist, erzeugt der Hall-Effekt eine messbare Spannung quer zum Stromfluss. Diese Spannung ändert sich entsprechend der Stärke und Richtung des Magnetfelds, das durch die Drehung des Gebers erzeugt wird.
Die Vorteile des Hall-Effekt-Sensor WPH sind:
Verschleißfreiheit: Da das Sensorelement keine beweglichen Teile hat, sind sie nahezu verschleißfrei und erfordern wenig bis keine Wartung.
Hohe Genauigkeit: Hall-Effekt-Sensoren bieten eine ausgezeichnete Genauigkeit von 0,2 % des Messbereichs und Wiederholbarkeit von 1 LSB (least significant bit) der Messungen.
Schnelle Reaktionszeit: Der WPH besitzt eine Abtastrate von 150 µs und liefert schnelle und präzise Messwerte, was in vielen Anwendungen von entscheidender Bedeutung ist.
Robustheit: Aufgrund des berührungslosen Messprinzips verfügen die WPH über eine erhöhte Resistenz gegenüber Vibrationen und Schockbelastungen, was sie ideal für anspruchsvolle Umgebungen macht.
Der WPH ist in zwei Gehäusedurchmessern erhältlich: 40 mm (WPH-M) und 60 mm (WPH). Der Drehgeber bedient zwei Standard Wellendurchmesser: 6 mm (WPH-M) und 10 mm (WPH), um den spezifischen Anforderungen Ihres Projekts gerecht zu werden. Als Single-Turn Drehgeber ist der Messbereich bis 360° dank des berührungslosen Sensorelements durchdrehbar. Flexible Analogausgangsoptionen von 0,5 bis 4,5 V oder 0 bis 5 V, ermöglichen die Anpassung an Ihr individuelles Projekt. Standardmäßig beträgt der Temperaturbereich -20°C bis +85°C, optional sind jedoch auch Versionen mit erweitertem Betriebstemperaturbereich von -40°C bis +120°C verfügbar.
Typische Anwendungsbereiche für Drehgeber mit Hall-Effekt-Sensorelementen:

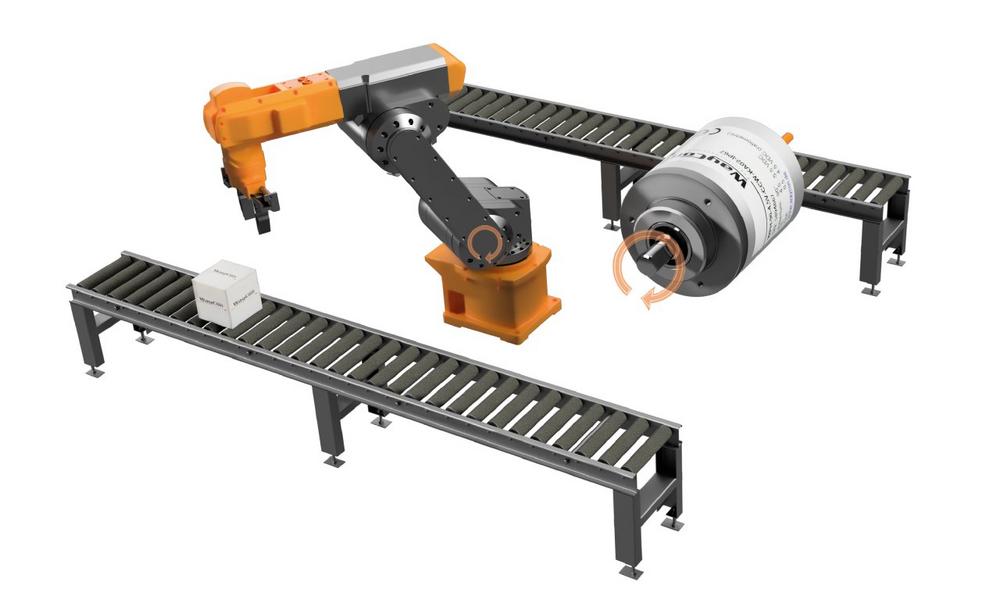

Industrierobotik: Präzise Winkelmessungen sind entscheidend für die Positionierung und Steuerung von Robotern in der Industrie.
Medizintechnik: In medizinischen Geräten wie bildgebenden Systemen und medizinischen Robotern gewährleisten Hall-Effekt-Drehgeber eine genaue Positionierung.
Luft- und Raumfahrt: In Flugzeugen und Raumfahrzeugen werden Drehgeber zur Steuerung von Klappen, Antennen und anderen beweglichen Teilen eingesetzt.
Fahrzeugindustrie: Drehgeber kommen in der Lenksysteme, Gaspedalen und anderen Fahrzeugsteuerungen zum Einsatz.
Energieerzeugung: In Windkraftanlagen und anderen Energieerzeugungssystemen sorgen Hall-Effekt-Drehgeber für präzise Messungen und Regelungen.
Automatisierungstechnik: In der Automatisierungstechnik werden Drehgeber zur genauen Steuerung von Maschinen und Anlagen verwendet.
Technische Daten zum Drehgeber WPH finden Sie im Datenblatt Encoder WPH.
Weitere Drehgeber finden Sie auf der Produktseite Encoder.
Seit 1999 entwickelt und produziert WayCon Positionsmesstechnik GmbH hochpräzise Sensoren zur Positions- und Abstandsmessung. Mit Hauptsitz in Taufkirchen bei München, einer Zweigniederlassung in Brühl bei Köln und Distributoren in 30 Ländern bietet das innovative Unternehmen seine Produkte weltweit an. Ziel ist es, den Kunden optimale Lösungen zum Thema Messtechnik bereitzustellen: Von hochwertigen Sensoren aus dem Standard-Sortiment bis zu kundenspezifischen Lösungen, vom Prototyp bis zur Serie – für verschiedenste Anwendungsbereiche in Industrie und Forschung. Die in Taufkirchen hergestellten Produkte unterliegen strengsten Qualitätsanforderungen und werden ausnahmslos mit Kalibrierzertifikat ausgeliefert.
