So wird der Nullpunkt zum Produktivitäts-Booster

Obwohl Nullpunktspannsysteme, sind sie einmal installiert, sofort und unmittelbar große Einsparungen bei den Rüstzeiten bringen, sollte man sich damit nicht so schnell zufriedengeben. Denn, stellen Anwender eine durchgängige Gesamtbetrachtung über die gesamte Prozesskette einer Werkstückbearbeitung und die dazu notwendigen Maschinen an, kann das viele zusätzliche Effekte bringen, als bei einer überstürzt umgesetzten Insellösung. Zahlreiche Anbieter und eine riesige Produktvielfalt an Nullpunktspannsystemen und -modulen versprechen zwar schnelle Hilfe. Dennoch sollte die Auswahl nicht voreilig getroffen und das Produkt nicht überhastet ausgewählt werden. Stattdessen ist es sinnvoll, den Anbieter unbedingt mit ins Boot zu holen. Als vertrauensvoller Fertigungspartner kann der nämlich viel Erfahrung einbringen und lösungsorientiert denken. Steht ein Anbieter dafür nicht zur Verfügung, ist Vorsicht geboten.

Angebot bestätigt Siegeszug der Nullpunktspanntechnik

Die Leistungsfähigkeit der Nullpunktspanntechnik im rauen Ferti­gungsalltag ist unbestritten. Hochpräzise Spannmodule mit hohen Einzugs-, Verschluss- und Haltekräften sorgen für die perfekte Spannung in verschiedensten Einsatzbereichen. Angesteuert werden die Module hydraulisch, pneumatisch oder mechanisch. Ganz egal, ob Werkstücke direkt gespannt werden, Spanntürme oder andere Lösungen gefragt sind, der Markt bietet eine große Variantenvielfalt. Stets gefordert sind Prozesssicherheit und hohe Wiederholgenauig­keit. So steigern die damit möglichen schnellen und präzisen Werkstück- und Vorrichtungswechsel die Maschinenlaufzeiten und somit die Produktivität erheblich. Rüstzeiten von acht Minuten statt früher 120 Minuten sind eher die Regel als die Ausnahme. Damit amortisiert sich die Investition auch sehr schnell.

So weit, so gut. Denkt man jedoch durchgängig und über eine Insellösung hinaus, ergeben sich noch eine Vielzahl weiterer Effekte. Das reicht vom Werkzeugbau über die Fertigung, die auch voll­automatisiert und mannlos werden kann bis hin zur (End-)Montage. Und außerdem gibt es ja nicht ausschließlich Nullpunktspan­nmodule, sondern auch andere Spannlösungen. Man denke nur an Vakuum- oder Magnetspannplatten oder angepasste Vorrichtungen.

Anbieter, die breit denken und über ein großes Sortiment verfügen, können im Sinne des Anwenders beraten

So haben sich Anbieter wie zum Beispiel die Andreas Maier GmbH & Co. KG (AMF) darauf spezialisiert, Kunden und Anwendern ganz­heitliche Lösungen für den kompletten Fertigungsprozess auszuar­beiten. Denn oftmals ist ein Werkstück nach verschiedenen Zerspanungsprozessen auf einer Maschine nicht endbearbeitet. Häufig folgen weitere Prozesse auf anderen Maschinen. Kann man den Nullpunkt mitnehmen, weil Folgemaschinen auch mit der Technologie ausgestattet sind, potenzieren sich die Einspar­ergebnisse bei den Rüstzeiten erheblich. Das hat sich beispielsweise auch bei der Additiven Fertigung bewährt, wo nach dem ersten Schritt meist viele weitere Prozesse folgen, bis das Teil beispielsweise von einer Grundplatte abgetrennt wird.

Weil AMF einer der Pioniere der Nullpunktspanntechnik ist und zu den Marktführern gehört, verfügen die Experten über einen großen Erfahrungsschatz und viel Branchenwissen. Anwendungserfahrun­gen in den Bereichen Maschinenbau, Automotive und Automobil­zulieferer, Lebensmittel-, Pharma- oder Chemie-Industrie sowie in der Medizintechnik sind nach Projekten, Aufgaben und Fertigungs­prozessen in einem großen Wissenspool gespeichert. Aus diesem Erfahrungsschatz heraus ergeben sich kreative Lösungen, die weit über isolierte Prozesse, Maschinen und Spanntechniken hinausge­hen. Ist das Nullpunktspannen zweifellos die Königsdisziplin, so kann jedoch erst ein breit aufgestellter Anbieter mit einem großen Sortiment an Spanntechnik und viel Prozess- und Fertigungsver­ständnis für Kunden und Anwender stets die bestmögliche Lösung im Sinne der Fertigung und des Produktergebnisses ausarbeiten.

Pionier mit langer Erfahrung und großem Branchenwissen schöpft Möglichketen kreativ aus

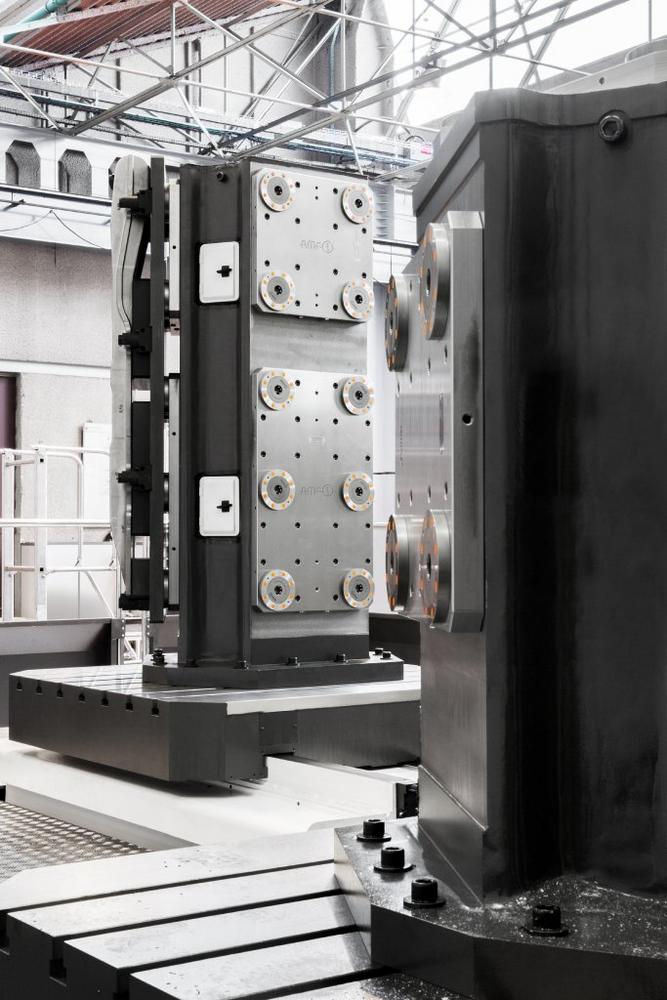

So haben die Spannexperten aus Fellbach beispielsweise bei einem großen Maschinenhersteller eine DMC 340 U der Portalbaureihe inklusive 5-fach-Plattenwechsler mit rüstzeitminimierenden Spann­lösungen ausgestattet. Basis sind flexible Aufspannvorrichtungen für vier Varianten sehr großer Maschinenteile, die paarweise aufge­spannt und bearbeitet werden. Für die Fixierung in erster und zweiter Aufspannung sorgt eine Kombination aus hydraulischen Niederzugspannern, und anschwimmenden Unterstützungselemen­ten. Das gewährleistet, dass die Teile perfekt eben sind.

Zunächst wird die Kontur vorgefräst sowie Bohrungen und Gewinde eingebracht – darunter auch Bohrungen für die Nullpunktspannbol­zen, die für die dritte Aufspannung, eine Direktspannung, benötigt werden. Nach dem Wenden der Bauteile um 180° nehmen jetzt die Nullpunktspannmodule die eingeschraubten Spannbolzen auf und fixieren die Bauteile direkt, verzugsfrei und rundum zugänglich für eine Fünfseitenbearbeitung. Um die Kapazitäten des Plattenwechs­lers zu erweitern und die Flexibilität zu maximieren befinden sich auf den Maschinenpaletten ebenfalls Nullpunktspannstationen. Das sorgt für schnellen, präzisen und wiederholgenauen Vorrichtungs­wechsel.

Mit Rüst- und Aufspannplänen den Überblick behalten

Der Clou ist jedoch die Flexibilität der Aufspannvorrichtungen. Auf einer Grundplatte sind zwei verschiebbare Aufbauplatten montiert. Hydraulische Abstützelemente, die nur abgesteckt sind, können einfach versetzt werden. So können die Vorrichtungen nicht nur zwei paarweise zusammengehörige Seitenteile aufnehmen, die sich nach dem Wenden fünfseitig bearbeiten lassen. Es können auch alle vier Varianten der Bauteile in den jeweiligen Bearbeitungszuständen aufgespannt werden. Damit die Werker bei dieser unvorstellbaren Komplexität noch den Überblick behalten, sind die für das jeweilige Bauteil passenden Positionen farbig codiert. Das schafft die notwen­dige Sicherheit und beschleunigt hauptzeitparalleles Vorrüsten. Dazu gibt es für alle Bauteile sowohl Aufspann- als auch Rüstpläne, die an der Maschine zur Verfügung stehen. Nachgelagerte Prozesse wie beispielsweise das manuelle Entgraten sind ebenso mit Null­punktspannmodulen ausgestattet, wie ein Scherenhubtisch. Der nimmt die Bauteile schnell und sicher in Direktspannung auf und ermöglicht ergonomisches Arbeiten. Das Beispiel zeigt, wie sich Spannlösungen, in deren Mittelpunkt Nullpunktspannmodule stehen, erst durch die Kombination mit weiterer Spanntechnik kreativ zu einem flexiblen Verbund und einer passgenauen Gesamtlösung kombinieren lassen. Die Werker beim Maschinenhersteller wollen diese Lösungen jedenfalls nicht mehr missen.

Fazit:
Nullpunktspanntechnik ist unersetzlich – Aber erst Anbieter mit Fertigungsverständnis zünden den Turbo-Booster

Nullpunktspanntechnik ist unbestritten ein Gewinn für jede Ferti­gungs- und Montageumgebung. Die drastische Reduzierung der Rüstzeiten kommt direkt den Maschinenlaufzeiten und der Produk­tivität zugute. Kann ein Anbieter darüber hinaus Fertigungsver­ständnis und ein breites Sortiment weiterer Spanntechnik vorweisen, bringt dies die Fertigung erst richtig voran. Durch den kreativen Einsatz und die Kombination einer Vielzahl an hochwertigen Spann- und Automatisierungsmodulen, Spannstatio­nen, Vakuum- oder Magnetplatten, Adapter und weiterem Zubehör lassen sich passgenaue Lösungen durchgängig für eine gesamte Fertigung entwickeln, die die Effizienz potenzieren. So wird die Nullpunktspanntechnik zu einem wichtigen Baustein für optimierte Vorrichtungs- und Werkstückwechsel.
