Typische Einsatzbereiche, die stetig höhere Datenübertragungsraten fordern, sind zum Beispiel Vision- und Scanner-Systeme zur Fertigungsüberwachung und Echtzeitdatenauswertung. Auch Entertainment-Systeme in Zügen, welche die Fahrgäste mit einer zuverlässigen Internetanbindung am Sitzplatz versorgen, und Überwachungskameras stellen hohe Anforderungen an Datenübertragung und Robustheit der Steckverbinder.
Eine funktions- und störsichere Datenübertragung wird auch in Applikationen benötigt, die einer großen Vibrationsbelastung oder hohen Torsionkräften ausgesetzt sind wie sie beispielsweise bei der Steuerung von Zugtüren, bei Stanzautomaten oder Roboterapplikationen auftreten.

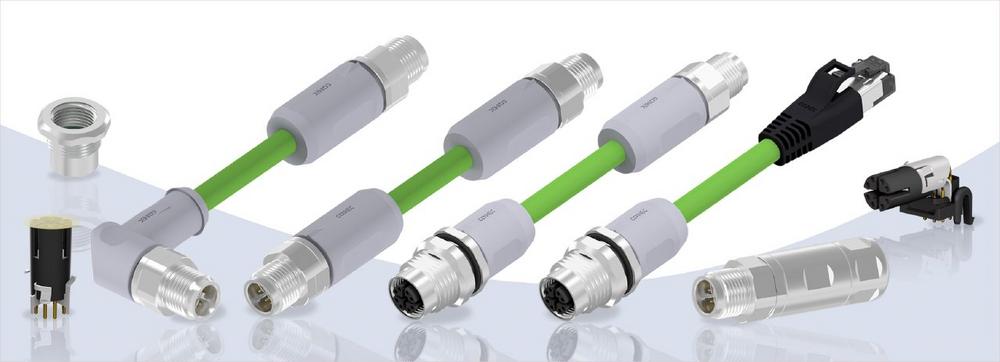

Mit der Produktserie M12x1 x-codiert bietet CONEC ein Portfolio CAT 6A fähiger Steckverbinder.
Die Steckverbinderserie umfasst neben Einbauflanschversionen inkl. SMT und THR Varianten eine konfektionierbare Ausführung mit Crimpanschluss sowie umspritzte Steckverbinder axial und gewinkelt.
Somit ist es möglich, die Übertragungsstrecke von einem im Feld installierten Gerät und der zugehörigen Verarbeitungs-Unit, vollständig mit CONEC Steckverbinder abzubilden.
Einbauflansche umspritzt, gewinkelt & Einbaukomponenten SMT/THR
Im Produktbereich Einbauflansche stehen neben einem umspritzten Flansch mit Leitung ein gewinkelter Einbauflansch/Isolierkörper mit Printanschluss sowie axiale SMT- und THR-Varianten zur Verfügung.
Der Anwender kann bei den SMT/THR Varianten die mit dem Isolierkörper bestückte Platine in verschiedene Flanschgeometrien montieren. Die CONEC-Flansche eignen sich zur Kombimontage und sind ideal für eine Konzeption, bei denen das M12x1 Gewinde der Gehäuse direkt angeformt ist.
Die doppelte und symmetrische Anordnung der Kontaktfedern, verfeinert die bisherigen Schirmkonzepte durch eine axiale und radiale Anbindung an die Flanschseite und ist das Resultat der Anforderung von einer niederohmigen Schirmübertragung.
Durch das radiale Schirmkonzept kann ein erheblicher Toleranzbereich beim Einbau kompensiert werden, ohne dass die Übergangswiderstände darunter leiden. Die elektromagnetische Trennung der vier Adernpaare nach CAT 6A ist trotzdem zu 100% gegeben.
Die automatische Bestückung des Steckverbinders ist trotz der Federelemente gegeben. Der Platinen-Bestücker kann auf ein Saugnapf-System zurückgreifen und das von CONEC aufgebrachte Klebepad dafür nutzen, den Steckverbinder für die Bestückung zu erfassen.
Standardmäßig beträgt die Schutzart im montierten Zustand zum Gehäuse IP67, im Steckgesicht im unverschraubten Zustand IP20.
Steckverbinder konfektioniebar:
Der konfektionierbare CONEC M12x1 Steckverbinder mit Crimpanschluss kann flexibel Aderquerschnitte von AWG28-AWG22 aufnehmen. Der Vorteil der gedrehten Crimpkontakte ist eine zuverlässige und gasdichte Verbindung zur Litze, die auch unter extremen Bedingungen einen gleichbleibenden niedrigen Durchgangswiderstand sicherstellt.
Die X-codierten konfektionierbaren Steckverbinder sind mit einer taktilen Rüttelsicherung gegen Lösen durch Schwingungen im Betrieb geschützt. Das Steckverbindergehäuse ist komplett aus Metall und somit voll geschirmt. Die Stecker sind für Kabeldurchmesser von 4,5 bis 8,3 mm vorgesehen und die Schirmanbindung erfolgt 360° am vollem Umfang. Die konfektionierbaren Steckverbinder sind gemäß Bahnzulassung nach DIN EN 45545-2:2016 R24 (Brennbarkeit) und IEC 61373:2010-10 (Schock/Vibration) geprüft.
Steckverbinder umspritzt:
CONEC bietet derzeit verschiedene vorkonfektionierte Leitungslängen der verarbeiteten PUR-Leitung mit den Litzenquerschnitten 4x2xAWG26 an. Die UL-gelistete Leitung hat einen S/FTP Twisted-Pair-Aufbau und eignet sich für Temperaturen im dynamischen und statischen Umgebungen von -40°C bis +80°C.
Neben reinen X-codierten Anschluss- und Verbindungsleitungen axial und gewinkelt steht auch die Variante M12x1 – RJ45 umspritzt zur Verfügung.
Mit den X-codierten Steckverbindern im kompakten Design erfüllt CONEC alle Anforderungen nach IEC 61076-2-109 und hinsichtlich der elektromagnetischen Verträglichkeit nach CAT 6 A Standard bis 500 MHz. Im gesteckten Zustand erfüllt der Steckverbinder die Schutzart IP67.
Vorteile:
- Robuster Aufbau bei kleinstmöglichem Bauraum
- Hohe Übertragungsraten bis 10 Gbit/s
- Kein selbstständiges Lösen der Verschraubung durch Selbstsicherung
- Flexible Applikationsbezogene, hochwertige Leitungsqualitäten
- Volle Abschirmung gegen Einflüsse von außen
- Genormt nach IEC 61076-2-111
- RoHS-konform
- Schutzklasse IP67
Anwendungsfelder:
- Automatisierungstechnik
- Bahntechnik
- Gebäudeautomation
- Kommunikationstechnik
- Industrielle Schnittstellen
- Sicherheits- und Überwachungssysteme
- Transportindustrie
Vielfältig, flexibel und leistungsstark – das sind die Verbindungslösungen von CONEC. Seit über 40 Jahren entwickelt, produziert und vermarktet die CONEC Elektronische Bauelemente GmbH hochwertige Steckverbinder, Verbindungs- und Anschlussleitungen sowie Gehäusetechnik. Wir kommen überall dort ins Spiel, wo hochwertige Steckverbinder gefragt sind. Unsere Ambitionen für beste Verbindungslösungen teilen wir mit unseren Kunden jeder Größenordnung und auf der ganzen Welt – dazu zählen sowohl kleine und mittelständische Unternehmen als auch große bekannte Konzerne Wir fertigen für Kunden aus der Automatisierungstechnik, Industrieelektronik, Luftfahrtindustrie , Telekommunikations- und Energietechnik, dem Maschinenbau, der Agrarwirtschaft und dem Transportwesen.
Das Headquarter in Lippstadt verfügt über eine große Forschungs- und Entwicklungsabteilung, einen eigenen Werkzeugbau, eine CNC Präzisionsdreherei und eine Kunststoffspritzgießerei. Als Teil der Amphenol Gruppe partizipiert CONEC von den Wachstums- und Entwicklungschancen eines weltweit tätigen Konzerns und agiert gleichzeitig als mittelständisches Unternehmen flexibel und schnell, um sich den wechselnden Kundenbedürfnissen optimal anzupassen.
Neben einer Vielzahl an Steckverbindern sämtlicher aktueller Standards liegen unsere besonderen Stärken im Bereich der integrierten Umspritzung von Komponenten und Baugruppen sowie in der Entwicklung anwendungsspezifischer Lösungen.
CONEC ist international tätig und mit eigenen Niederlassungen bzw. Produktionsstätten in Kanada, China, Tschechien, Polen und der Slowakei vertreten.
Zum Produktportfolio gehören Steckverbindern aus folgenden Rubriken:
• D-SUB/IP67 D-SUB Steckverbinder
• IP67 RJ45/ USB 2.0/ Mini USB/ Fiber Optic LC Duplex
• CONEC Hybrid Steckverbinder
• Steckverbinder für Land- und Baumaschinen
• Rundsteckverbinder
• PCB Steckverbinder
• kundenspezifische Lösungen
Das Qualitätsmanagementsystem des Unternehmens erfüllt die Anforderungen der internationalen Normen nach DIN EN ISO 9001. CONEC Steckverbinder sind je nach Produktfamilie UL, CSA oder VDE geprüft und zugelassen.
