Teledyne stellt eine Version seiner kompakten Wärmebildkamera-Plattform ohne Shutter vor

Die kleine und leichte MicroCalibir-Plattform wurde in Kanada entwickelt und wird dort auch hergestellt. Sie ist das Ergebnis der jüngsten Fortschritte von Teledyne DALSA bei der Integration der hauseigenen 12-μm-Mikrobolometer-Pixeltechnologie mit einem Deep-ADC-ROIC-Schaltkreis. Dieses neuartige ROIC-Design führt zu einem Temperaturbereich von 1000°C innerhalb der Szene bei einer NETD von unter 40mK.

Diese neueste Version von MicroCalibir ohne Shutter bietet ein verbessertes Größen-, Gewichts- und Leistungsverhältnis (Size, Weight, and Power, SWaP) sowie eine unterbrechungsfreie Bilderfassung ohne akustische Geräusche oder mögliche Ermüdung des Verschlusses. Dies macht es einfacher, starken Vibrationen oder Erschütterungen standzuhalten, die bei Anwendungen wie kleineren handgeführten Wärmebildkameras (HHTI), thermischen Waffenzielgeräten (TWS), hochintegrierter Überwachung und kleinen Drohnen entscheidend sind.

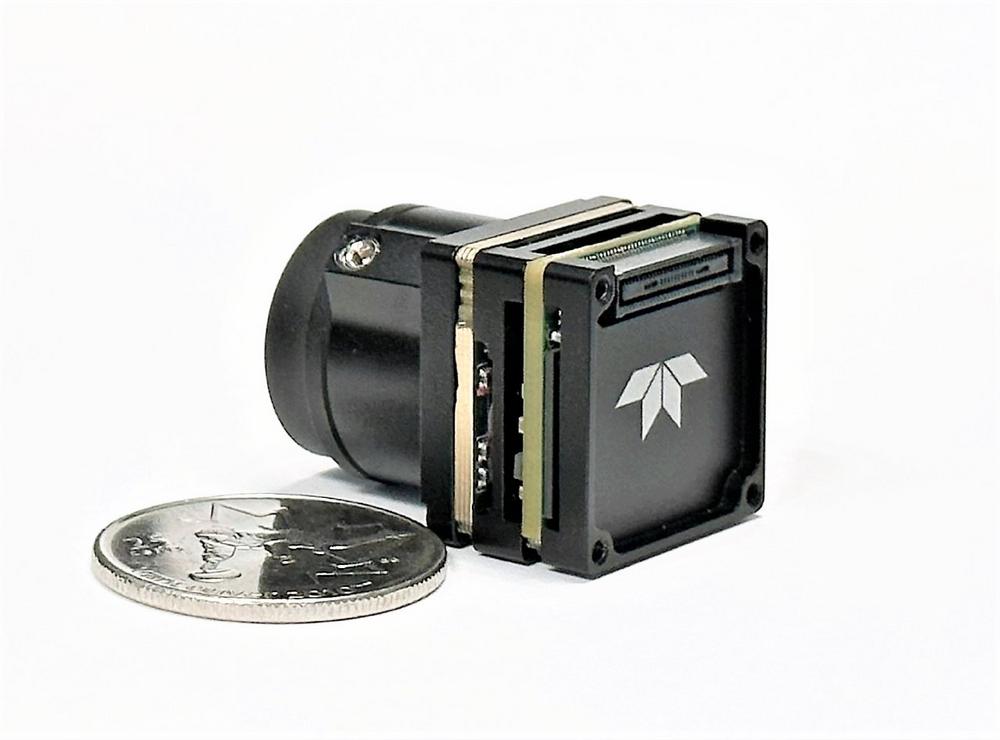

Um die Integration zu erleichtern, wird MicroCalibir ohne Gehäuse und mit einer M18-Schnittstelle (für QVGA-Videoformat) oder M24 im VGA-Format geliefert. Das neue Modell ist außerdem kleiner und leichter als die Standard-MicroCalibir-Kamera. Es misst nur 21 mm x 21 mm x 12,9 mm mit Objektivfassung und Elektronikplatinen und wiegt nur 10 Gramm. Dies verbessert die SWaP-Optimierung ohne Einbußen bei den NETD sub 40mK-Werten oder der Bildqualität. Dadurch eignet sie sich ideal für Anwendungen, bei denen jedes Gramm Gewicht entscheidend ist, um die Batterielebensdauer zu verlängern und um in Bildgebungssysteme zu passen, bei denen der Platz knapp ist.

Die MicroCalibir ohne Shutter ist mit einer modernen Version des Chip-on-Board-Gehäuses ausgestattet, das eine optimale thermische Integration mit dem besten Formfaktor ermöglicht. Außerdem bietet sie eine spezielle Bildkorrektur, die ohne Abstriche bei den SWaP-Eigenschaften entwickelt wurde und den Stromverbrauch im VGA-Format bei etwa 1 W hält.

Später in diesem Jahr wird die MicroCalibir-Familie mit der Einführung einer radiometrischen Version für Anwendungen, die Temperaturinformationen erfordern, weiter ausgebaut.

Erfahren Sie mehr über MicroCalibir auf der Messe SPIE Defense + Commerical Sensing  vom 2. bis 4. Mai in Orlando, Florida am Teledyne-Stand 1003, oder besuchen Sie die Produktseite für weitere Informationen. Für Vertriebsanfragen besuchen Sie bitte unsere Kontaktseite.
