Der vielversprechendste Ansatz ist eine sog. Niederdruck-Direkteinblasung (LP DI = low pressure direct injection), also eine Einblasung direkt in den Brennraum. Lässt man die Einblasung erst nach Schließen der Einlassventile beginnen, kann der unerwünschte Luftverdrängungseffekt vermieden werden. Infolge dessen kann das Drehmoment bei gleichem Ladedruck gegenüber einer einfachen Kanaleinblasung um ca. 20% gesteigert werden und ein Rückzünden in den Einlasskanal wird sicher ausgeschlossen. Durch die Auslegung des Systems auf niedrige Einblasedrücke von etwa 20 bar kann der Drucktank ohne Leistungseinbußen fast vollständig leer gefahren werden.
Die geringe Dichte des Wasserstoffs erfordert dabei allerdings vergleichsweise große Öffnungsquerschnitte, um das Gas im verfügbaren Zeitfenster in den Brennraum zu blasen. Zudem weist das trockene Gas keinerlei Schmiereigenschaften auf. Zurzeit gibt es keine in Serie hergestellten LP-DI-Injektoren, welche die Lastenheftanforderungen auf Dauer erfüllen können.
Die Heilbronner Wissenschaftler um Prof. Karsten Wittek haben ein neuartiges LP-DI-System für gasförmige Treibstoffe entwickelt. Es basiert auf einer nach innen öffnenden Düse mit einer Fachsitzabdichtung. Die Betätigung des Abdichtelementes erfolgt servo-pneumatisch und nutzt die Druckenergie des zuströmenden Brenngases. Die Gestaltung der Sitzgeometrie in Kombination mit hoch verschleißfesten keramischen Werkstoffen garantieren auch die Einhaltung ambitionierter Lebensdaueranforderungen von Industrieanwendungen. Das System eignet sich vor allem für große Motoren wie beispielsweise solche von schweren Nutzfahrzeugen, Baumaschinen, Lokomotiven und Gen-Sets.

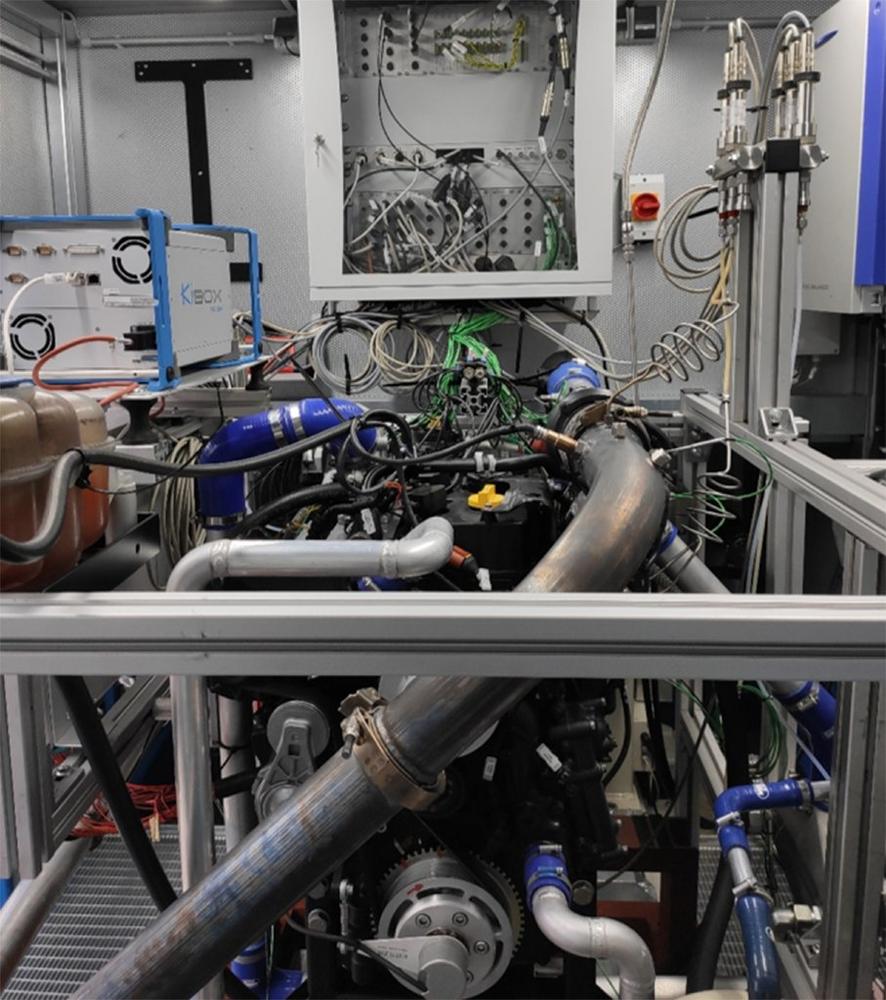

Das Konzept wurde als Prototyp realisiert und es wurden umfassende Versuchsreihen auf dem Einspritzdüsenprüfstand und auf dem Motorenprüfstand absolviert. Alle relevanten funktionalen Eigenschaften konnten experimentell bestätigt werden. Eine ausführliche wissenschaftliche Darstellung und Diskussion der Versuchsergebnisse kann in der Fachpublikation nachgelesen werden (Link: https://doi.org/10.1016/j.ijhydene.2022.12.023).
Die Erfindung wurde zum Patent angemeldet (DE 10 2020 127 020 B3 erteilt). Die Technologie-Lizenz-Büro (TLB) GmbH unterstützt die Wissenschaftler und die Hochschule Heilbronn bei der Patentierung und Vermarktung der aktuellen Entwicklung. TLB ist mit der Verwertung dieser zukunftsweisenden Technologie beauftragt und bietet Motorenherstellern Möglichkeiten der Lizenzierung.
Für weitere Informationen: Innovationsmanager Benjamin Schilling, M.Sc. (schilling@tlb.de)
Aus Ideen Werte schaffen – Technologie-Lizenz-Büro (TLB) GmbH ist eine Agentur für Erfindungs- und Patentmanagement in Deutschland. TLB begleitet Erfindungen von Hochschulen, Unternehmen und Erfindern auf ihrem Weg von der ersten Idee bis zum wirtschaftlichen Produkt. Als Partner der Wissenschaft und der Wirtschaft bietet TLB sei mehr als 20 Jahren maßgeschneiderte Services und intelligente Lösungen im Erfindungs- und Patentmanagement.
