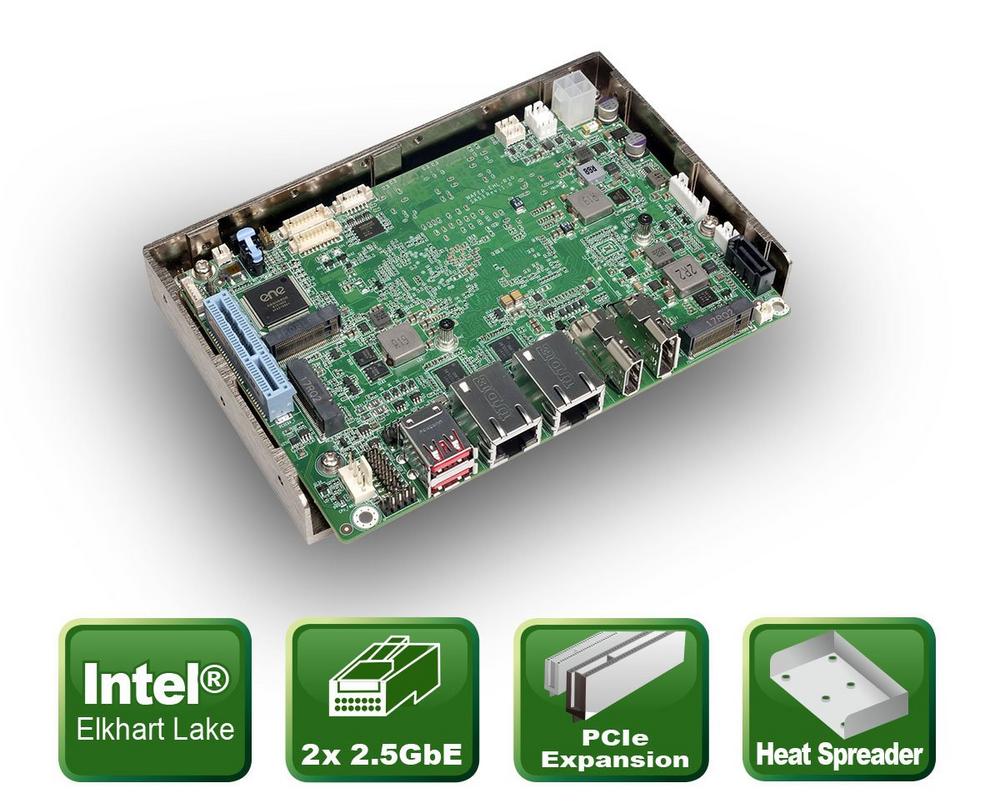

Das WAFER-EHL ist ein 3,5“ Mainboard welches über eine Kühlschale verfügt. Diese ermöglicht eine sehr einfache Installation des Boards sowie eine unkomplizierte Wärmeabfuhr der verbauten Komponenten, was für Automatenbauer oder Maschinenbauer von Vorteil ist. Das WAFER-EHL 3,5“ Embedded Board ist mit einem Elkhart Lake Celeron® J6412 Prozessor ausgestattet, der über vier Prozessorkerne verfügt. Die Elkhart Lake Generation wurde für IoT-Edge-Geräte entwickelt und bringt unter Anderem Funktionen im Bereich IoT, Echtzeitleistungen und funktionelle Sicherheit mit. Außerdem wurde die Leistung verglichen mit der vorherigen Generation um bis zu 1,7-fach in der Einzel-Thread-Leistung und um bis zu 1,5-fach in der Multi-Thread-Leistung erhöht. Dank Intel® Gaussian & Neural Accelerator (GNA) können bei niedrigem Stromverbrauch audiobasierte neurale Netzwerke ausgeführt werden und so die Arbeitslast der CPU reduziert werden. Die Burst-Frequenz der Celeron® CPU beträgt 2,60GHz. Auf dem WAFER-EHL 3,5“ Board ist standardmäßig ein 8GB DDR4 RAM Modul mit 3200 MHz fest verbaut. Für die Grafik Ausgabe ist das Board mit einem Display Port mit maximaler Auflösung von 4096×2160 Pixeln sowie einem HDMI Port ausgestattet. Über den IEI IDPM 3040 Slot kann ein eDP, LVDS oder VGA Modul ergänzt werden. Besonders hervorzuheben ist der PCIe x4 Slot, der eine wahre Besonderheit auf dem 3,5“ Board darstellt und eine Erweiterung durch Riser Cards möglich macht. Als Netzwerk ICs wurden zwei Intel i225V verwendet, die jeweils eine Geschwindigkeit von bis zu 2.5GbE ermöglichen. Intern verfügt das Board über zwei RS-232/422/485, vier USB2.0 Schnittstellen sowie einen 12bit digitalen Ein- und Ausgang, extern über zwei USB3.2 Ports. Für Erweiterungen stehen ein M.2 2230 mit A-Key und ein M.2 3042/2280 mit B-Key Steckplatz bereit. Das Board arbeitet mit 12 Volt Gleichspannung in einem Temperaturbereich von 0 °C bis 60 °C. Auf Wunsch liefert ICP das Board mit passendem industriellen Arbeitsspeicher und Solid State Speicher.
ICP. Industrial Computer Products …by people who care!
Spezifikationen
- 3,5“ CPU Board mit Heat Spreader Kühlkonzept
- Intel® 10nm Elkhart Lake Celeron® Prozessor
- 8GB DDR4 SO-DIMM Arbeitsspeicher
- Erweiterbar durch PCIe x4 Slot
- Drei unabhängige Displays: HDMI, Display Port und optional IDPM
- Dual 2.5G Netzwerkschnittstelle
- USB 3.2, SATA, COM
- Erweiterungen: M.2 Slots
Anwendungsbereiche/Applikationen
- IoT
- Automatenbauer
- Maschinenbauer
- Anzeigesysteme
- Ultraflache Embedded Systeme
- Point of Sale Applikationen
Datenblatt:
https://files.icp-deutschland.de/produkte/KC003125/web/icp/WAFER-EHL-datasheet-20220422.pdf
