Klein, aber fein!

Diese Ultraschall-Schweißanlage wurde speziell für die Aufstellung unmittelbar an der Spritzgussmaschine entworfen. Wo Aufstell- und Bewegungsflächen knapp sind, fügt sich der schlanke Maschinenkörper perfekt in die Materialflusslinie ein. Das Bedientableau kann wahlweise links oder rechts befestigt werden, so dass die Anlagen spiegelbildlich für linke und rechte Bauteile konfiguriert werden können.

Artikelaufnahme und Oberwerkzeug sind fest in der Anlage integriert. Der Arbeitsraum ist zykluszeitoptimiert durch Sicherheitslichtvorhänge abgeschirmt. Ein präziser Servoantrieb erlaubt die Verschweißung komplexer Geometrien in mehreren Positionen.

Bereits in der Grundausstattung sind enthalten:

• verwindungssteifes Maschinengestell aus großzügig dimensionierten Stahlprofilen
• Sicherheitslichtvorhang
• ergonomische Starttaster ohne Schaltweg
• Steuerung Siemens S7-1500 inkl. Comfort Panel
• Anlagenpneumatik von Festo / Aventics
• Servoantrieb und Kugelumlaufführungen von BoschRexroth
• beleuchteter Arbeitsraum
• Schweißen auf Weg, Zeit und Energie inkl. umfangreicher Überwachungsfunktionen

Als Optionen sind verfügbar:

• QR-Code- oder Datamatrix-Scanner mit Freigabe-Schnittstelle zu übergeordnetem MES
• Benutzeridentifikation mit SmartCard
• Bauteile- und Komponentenabfragen
• Digitale Einzeldruckregelung über elektronische Proportionalventile
• Wegmessysteme an jeder Verfahreinheit
• Datenaustausch mit übergeordneter Leittechnik
• Benutzerdefiniertes Verhalten bei nIO-Teilen
• Archivfunktion für Parameter und Werkzeugdaten

Die Ultraschallausrüstung basiert auf unseren bewährten 40 kHz-Konvertern der Serie USK840. Alle Sonotroden werden von mth Ultraschalltechnologie anhand der CAD-Bauteilkontur konstruiert und aus hochwertigem Titan gefertigt. Die ebenfalls nach CAD-Daten gefertigte Artikelaufnahme besteht aus unserem bewährten Spezialkunststoff und bietet höchsten Schutz gegen Oberflächenbeschädigungen auch bei empfindlichen oder lackierten Bauteilen.

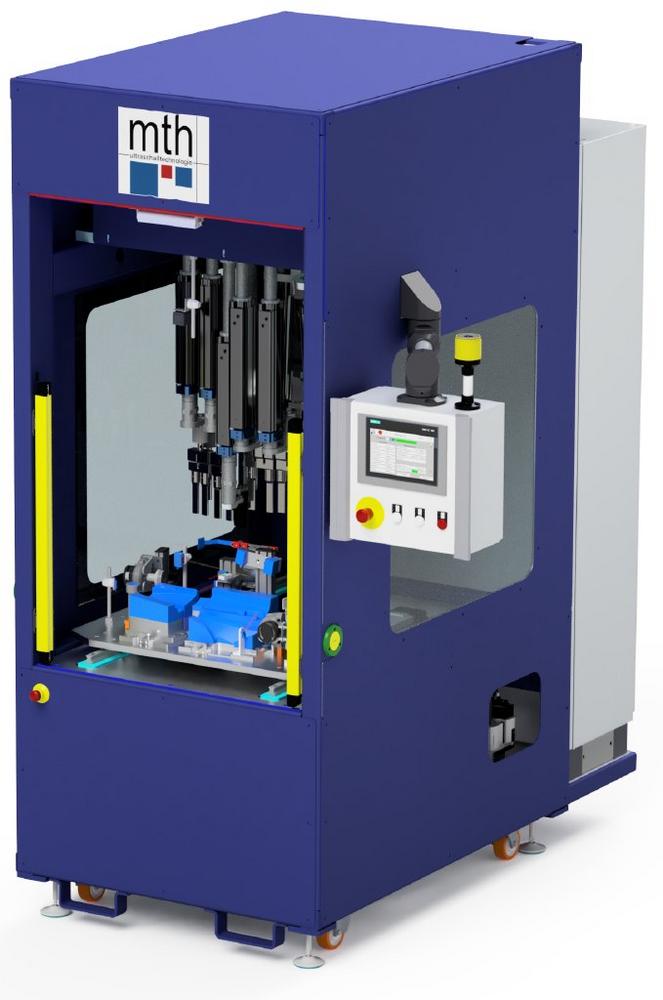

Die dargestellte Maschine ist konfiguriert für die Verschweißung einer D-Säulen-Verkleidung mit insgesamt 16 Schweißpunkten in 2 Positionen, Artikelüberwachung mittels DataMatrix-Abfrage und umfangreicher Einzelteilabfrage.

Abmessungen: BxTxH: 1.000 x 1.800 x 2.390 mm
