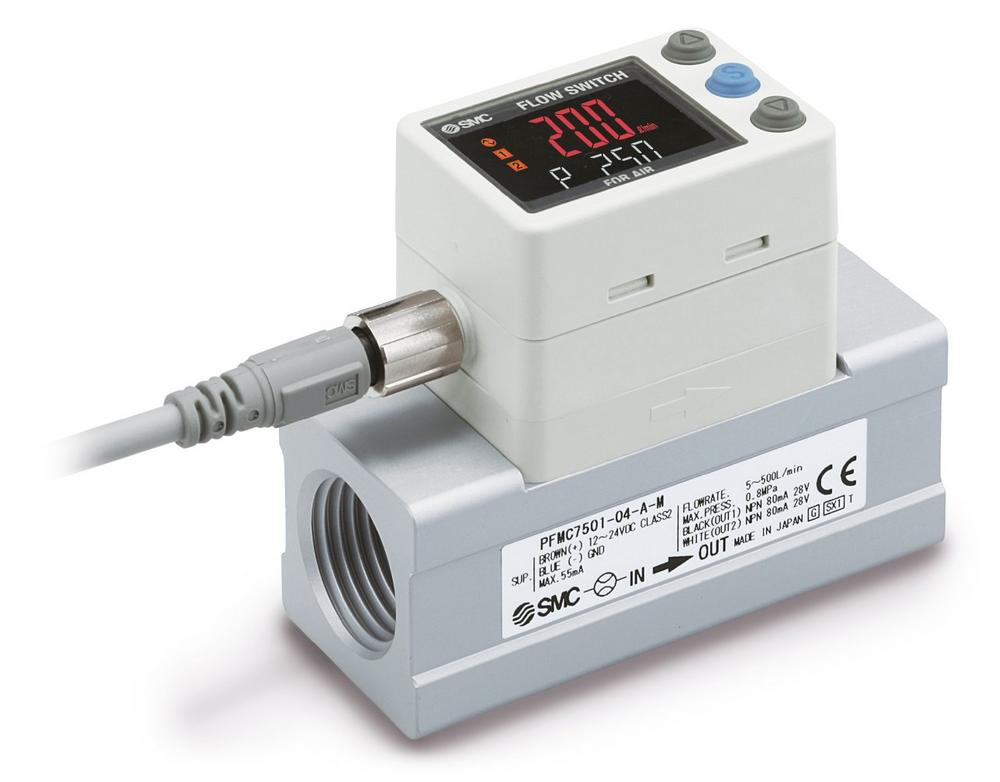

Industrie 4.0-ready: Digitaler Durchflussschalter der Serie PFMC7-L mit IO-Link zeigt auch sehr kleine Leckagen

Ob in der Lebensmittel-, Chemie- oder Pharmaindustrie, im Bereich Elektronik oder im Maschinenbau: Branchenweit greifen Prozessingenieure auf Durchflussschalter zur Überwachung der Strömung von trockener Luft oder N₂ zurück. Wichtig hierbei sind passende Messbereiche mit geringem Messfehler, einfache Handhabung, hohe Prozesssicherheit und ein hoher Automatisierungsgrad. Um diesen Herausforderungen gerecht zu werden, bietet SMC mit der Serie PFMC7-L eine vollumfängliche Lösung. Denn der Spezialist für pneumatische und elektrische Automatisierung liefert damit einen digitalen Durchflussschalter mit IO-Link, der neben einem besonders hohen Durchflussverhältnis über eine Bypass-Konstruktion verfügt und dank 3-farbigem und 2-zeiligem Display sofort einen Überblick über alle wichtigen Parameter verschafft.

Zukunftsfähige Anlagenautomatisierung
Damit Anwender ihre Anlagen kontinuierlich für die Industrie 4.0 fit machen können, ist die Serie PFMC7-L mit IO-Link kompatibel und mit M8-Stecker ausgestattet. So gelingt der Datenaustausch über eine standardisierte Schnittstelle, um die Gerätedaten auszulesen. Via Feldbus (z. B. ProfiNet) und einem zwischengeschalteten IO-Link Master lassen sich Geräteeinstellungen auch remote vornehmen. Dank eingeschleustem Diagnose-Bit in den zyklischen (periodischen) Prozessdaten können Geräteprobleme erkannt und diese mit den nichtzyklischen (aperiodischen) Daten detailliert überwacht werden. Dadurch lassen sich Fehler wie etwa Messungen über oder unterhalb des Nenndurchflussbereichs oder des akkumulierten Durchflusses sofort feststellen. Einer vorausschauenden Wartung und damit höherer Prozesssicherheit und Kostenreduzierung steht so nichts im Weg.

Messen und erfassen
Mit einem Nenndurchflussbereich von minimal 5 bis maximal 2000 l/min sind in besonders hohen Bereichen Durchflussmessungen kein Problem. Das Durchflussverhältnis von 100:1 sorgt dafür, dass auch kleine Leckagen von 1 % des Messbereichsendwertes erkannt werden, was sich positiv sowohl auf die Prozesssicherheit als auch auf den Energieverbrauch auswirkt. Das 3-farbige und 2-zeilige Display der Serie PFMC7-L gibt sofort Auskunft über Sollwert, aktuelle Durchflussrate und kumulierte Werte. Es kann zur besseren Sichtbarkeit um 90° gegen den Uhrzeigersinn bzw. um 225° im Uhrzeigersinn gedreht und so an die tatsächliche Verrohrung angepasst werden. Zudem lässt sich die Reaktionszeit des digitalen Filters je nach Anwendungsfall zwischen 50 und 200 ms einstellen – bei IO-Link-kompatiblen Produkten lässt sich auch der Wert 500 ms wählen.

Bypass erhöht die Lebensdauer
Der bei der Serie PFMC7-L eingebaute MEMS-Sensor zur Ermittlung des Volumenstroms reagiert auf Feuchtigkeit oder im Medium enthaltene Schwebstoffe. Um zuverlässige Messungen über lange Zeit sicherzustellen und damit die Lebensdauer zu verlängern, haben die Ingenieure von SMC den digitalen Durchflussschalter mit einer Bypass-Konstruktion ausgestattet. So kann der Chip seine eigentliche Aufgabe erfüllen, ohne dem Hauptluftstrom unmittelbar ausgesetzt zu sein. Im Ergebnis werden damit die Stillstandzeiten verkürzt und Anwender profitieren von geringeren Kosten. Außerdem verfügt die Serie über Schutzart IP65.
