Für die großen Momente

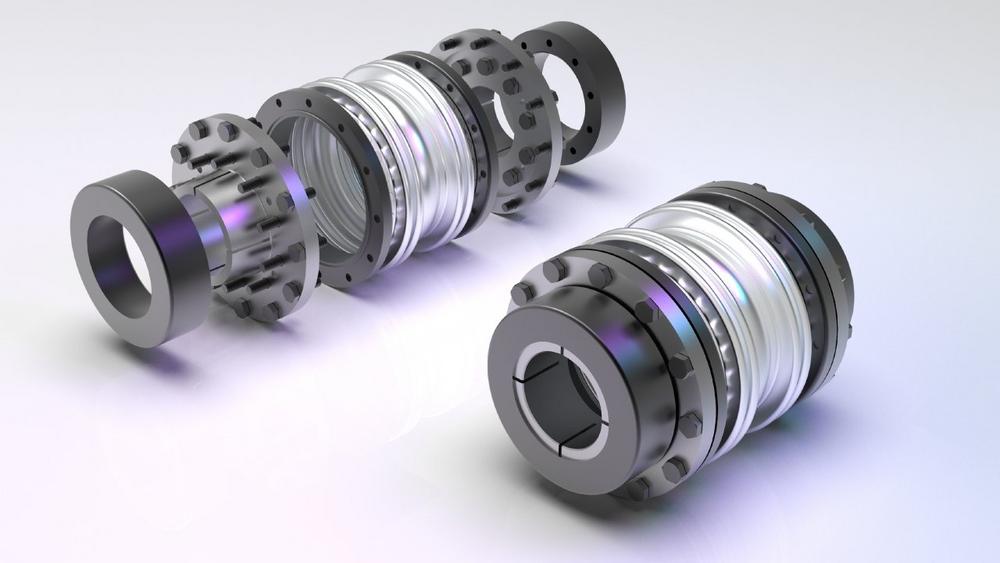

Die Metallbalgkupplungen der Baureihe KXL der JAKOB Antriebstechnik GmbH wurden für mittlere und große Antriebe bis maximal 65.000 Nm konzipiert. Ein besonderes Konstruktionsmerkmal ist die dreiteilige Ausführung mit einem flexiblen Balgpaket als Zwischenstück. Dieses ausbaubare Zwischenstück, bestehend aus einem optimierten, verdrehsteifen Edelstahlbalg mit jeweils 2 Balgwellen pro Seite und einem längenvariablen Zwischenrohr, ist reibschlüssig (Schrauben ISO 4017/10.9) mit den beiden Naben verbunden. Hieraus resultiert eine erhebliche Montageerleichterung, da z.B. im Wartungs- oder Servicefall eine aufwendige Demontage der schweren Antriebs- bzw. Abtriebsaggregate entfallen kann. Dem Konstrukteur stehen für den konkreten Einsatzfall mehrere Nabenvarianten zur Verfügung. Das ausgesprochen günstige Massenträgheitsmoment und der rotationssymetrische Aufbau gewährleisten ein gutes dynamisches Betriebsverhalten. Die KXL-Kupplungen sind vor allem für präzise Antriebe, wie beispielsweise für Druckmaschinen, Querschneider, Haupt­spindelantriebe, Transferachsen oder Getriebeanbindungen geeignet. Ein Medientransport oder ein Parallelantriebsstrang durch den Kupplungsinnenraum ist grundsätzlich möglich. Die Anbindung an die Wellen kann wahlweise als Konusspannringnabe oder als Flanschnabe erfolgen.

Nabentyp A:

Kraftschlüssige, spielfreie Konus-Spannringverbindung – außenliegend – Balgpaket radial frei ausbaubar. Bei der Gesamtlänge „L4“ ist die axiale Längung des Balgpakets von 4 mm bei der Montage bereits berücksichtigt (siehe Montagebild).

Nabentyp B:

Kraftschlüssige, spielfreie Konus-Spannringverbindung – innenliegend – Balgpaket radial NICHT frei ausbaubar.

Nabentyp F/G:

Anbauflansch nach ISO 9409 oder Kundenangabe – Zentrierung außen bzw. innen. Abmessungen der Flanschnabe F und G von L13, L19 sowie D6, D9, D10, D11, D12 gemäß Kundenangabe.

Nabentyp A/B:

Kraftschlüssige, spielfreie Konus-Spannringverbindung – außen / innenliegend. Balgpaket radial NICHT frei ausbaubar
