Kein Rastmoment mit nutlosen Permanentmagnet-Motoren

Wenn mikrometer- oder nanometergenaue Positionierung notwendig ist oder beim Verfahren mit Kriechgeschwindigkeit, beispielsweise beim Tracking von Objekten, besteht die wesentliche Herausforderung oft darin, ein konstantes und voraussehbares Drehmoment, bzw. eine entsprechende Kraft bereitzustellen. Bei den traditionellen bürstenlosen Motoren mit Permanentmagneten besteht die Gefahr, dass das sogenannte Rastmoment eine Drehmoment- und Drehzahlwelligkeit erzeugt. Dieser Effekt bewirkt ein unerwünschtes, nicht lineares Verhalten in der Steuerung des Motors. Im Laufe der Jahre wurden verschiedene Verfahren angewandt, um das Rastmoment zu minimieren. In Anwendungen, die eine konstante Antriebsbewegung mit geringen Lasten erfordern, führen sie aber oft nicht zum gewünschten Erfolg. Je nach Konfiguration des Motors variiert das Rastmoment der Slotted-Motoren typischerweise zwischen ein und fünf Prozent des Spitzendrehmoments.

Rastmoment wird eliminiert

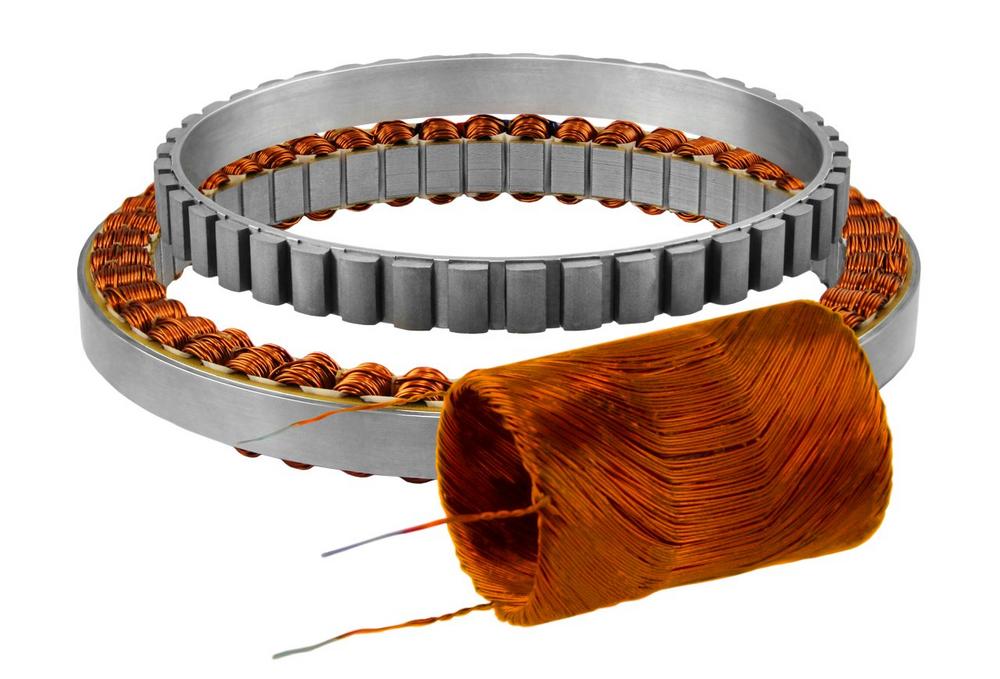

Slotless-Motoren, bzw. Motoren mit eisenlosem Stator, von Servotecnica sind mit freitragenden Wicklungen versehen und eigens dafür ausgelegt, ein voraussehbares Ausgangsdrehmoment mit minimierten nichtlinearen Effekten zu gewährleisten. Bei richtiger Anordnung interagieren die Spulen mit dem Permanentmagneten, um Kraft oder Drehmoment zu erzeugen. Das Rastmoment wird dabei eliminiert, da keine Diskontinuität mehr entstehen kann. Die Slotless-Technologie ist bei Präzisionssystemen mit direktem Antrieb besonders effizient, da das gesamte Drehmoment vom Phasenstrom bestimmt wird und der Motor keine unerwünschten oder unkontrollierten Drehmomentstörungen erzeugt.
