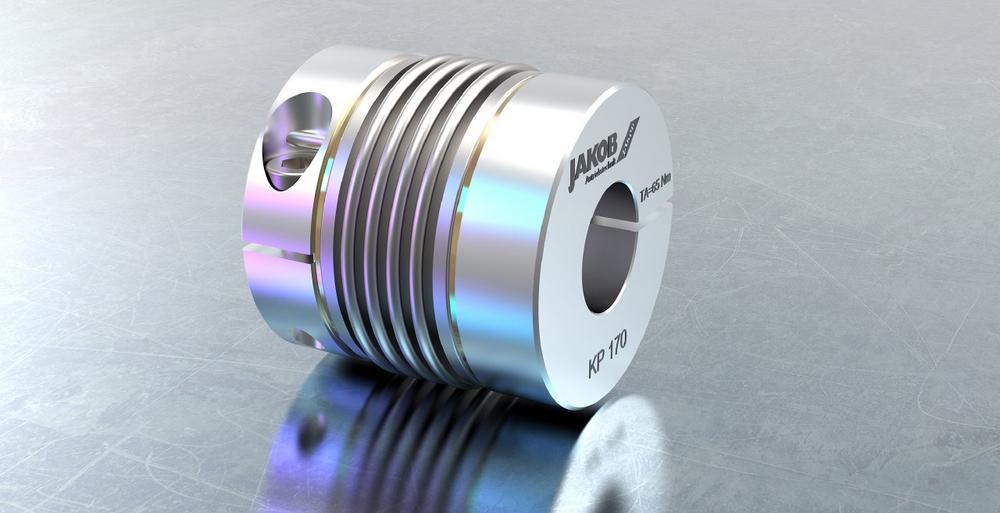

Der mehrlagige, aus zertifiziertem Edelstahl bestehende Metallbalg zeichnet sich zum einen durch seine hohe Verdrehsteifigkeit und zum anderen durch den Ausgleich von axialen, radialen und lateralen Wellenversätzen aus. Durch die verkürzte Bauweise und die dadurch entstehende Gewichtseinsparung ergeben sich weitere Vorteile wie z.B. niedrigere Massenträgheitsmomente.
Die Klemmnabe ist aus hochfestem Aluminium um ein möglichst geringes Massenträgheitsmoment zu erreichen. Die Naben sind ausgestattet mit dem innovativen und servicefreundlichen Easy-Clamp-System. Es garantiert ein einfaches, mit genügendem Passungsspiel versehenes Aufschieben. Eine einzige, radial leicht zugängliche Schraube pro Nabe sorgt für die zur Drehmomentübertragung notwendige Vorspannkraft. Durch diese einfache, aber sehr zuverlässige Verbindung können die Kupplungen, auch bei schwierigen Einbauverhältnissen, mit wenigen Handgriffen montiert werden.
Die Balg-Nabe Verbindung erfolgt durch das optimale und spielfreie Bördel-Einpressverfahren. Im Gegensatz zu Klebeverbindungen ist dieses Fügeverfahren bei kritischen Betriebsbedingungen (-40°C bis +200°C, Chemikalien) absolut unbegrenzt Dauerfest und das Übertragungsmoment jeder einzelnen Balglage wird sicher in die Nabe eingeleitet.
Die Baureihe KP ist für Nenndrehmomente von 25 bis 900 Nm mit Bohrungsdurchmessern vom 10 – 75 mm erhältlich.
