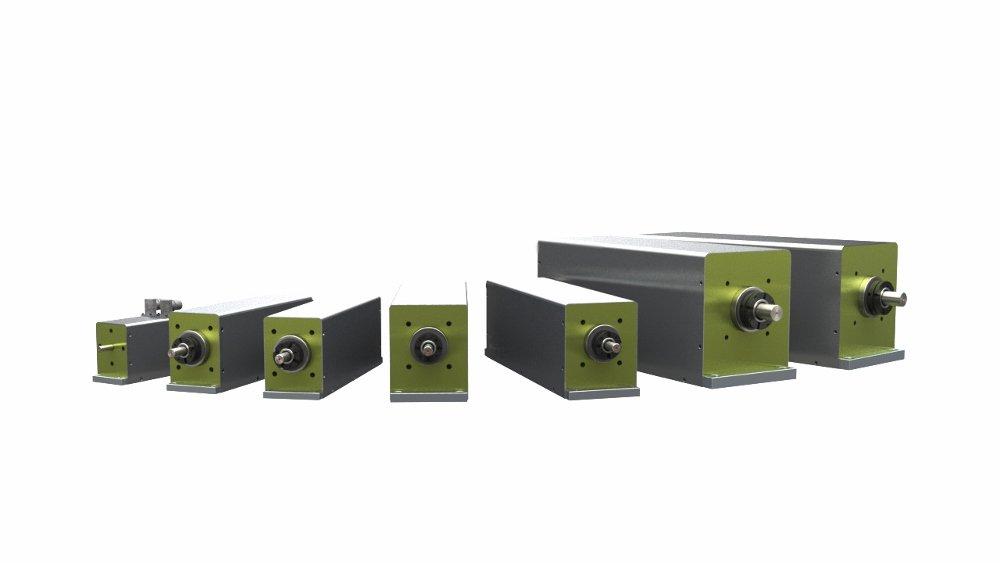

PROMESS erweitert das Spektrum seiner Universellen Drehmomentmodule

Die Universellen Drehmomentmodule eigenen sich für ein umfangreiches Anwendungsspektrum. Sie werden u.a. für die Messung des Flankenspiels eingesetzt. Das Flankenspiel von Getrieben ist ein wichtiges Qualitätskriterium. Es wird in der Regel nach der Montage gemessen. Ist das Flankenspiel zu klein, hat dies einen erheblichen Einfluss auf den Verschleiß der Verzahnung. Bei zu großem Flankenspiel kommt es hingegen zu schlagartigen Belastungen beim Drehrichtungs- oder Lastwechsel, was ebenfalls zur Qualitätsbeeinträchtigung führt. Bei der Messung des Drehmoments mit dem Universellen Drehmomentmodul wird die Abtriebswelle blockiert und an der Antriebswelle zunächst ein rechtsdrehendes und danach ein linksdrehendes Drehmoment erzeugt. Das UDM5 misst den Drehwinkel zwischen den beiden Drehmomenten, der dem Flankenspiel entspricht. Die Signalmessung erfolgt spielfrei. Die Systemgenauigkeit liegt bei 0,5 % v.E. mit der Kennfeldkalibrierung von PROMESS. Das Flankenspiel des Getriebes kann nun entsprechend eingestellt werden, um einen langen, verschleißarmen Einsatz zu gewähren.

Die Universellen Drehmomentmodule werden standardmäßig mit Absolutwertgeber, dem digitalen Vorverstärker PDM-S von PROMESS und der Programmiersoftware V5 ausgeliefert. Die Software bietet mit ihrer modernen Datenbankstruktur alle Möglichkeiten zur Prozessdokumentation. Zur Analyse der Daten stehen optional standardisierte Schnittstellen zu QS-STAT und IPM zur Verfügung. Gern demonstrieren wir Ihnen unsere Drehmomentmodule auf der diesjährigen Motek. Wir freuen uns auf Ihren Besuch an unserem Stand 4312 in Halle 4.
