Klein und oho…

Miniaturisierung ist überall präsent und macht auch vor der pneumatischen Automatisierung nicht halt. Gerade kleine Werkstücke bedürfen äußerster Präzision in Wiederholgenauigkeit und Zuverlässigkeit. Der sonstige Anspruch ist deckungsgleich mit großen Systemen. Infolge oft fehlender verfügbarer Einheiten wird in den Konstruktionsabteilungen notgedrungen auf entsprechend größere, pneumatische Module ausgewichen.

Größere Einheiten treiben den Bauraum und die Anschaffungskosten. Sie haben höhere Kräfte und höheren Energieverbrauch als benötigt. Ein eher ungünstiger Ansatz bezüglich Konstruktion, Ressourceneffizienz und Kosten.

Friedemann Wagner GmbH bietet als Hersteller pneumatischer Handhabungstechnik in seinem Produktspektrum u.a. verschiedene Handhabungsmodule in Mini-Format an.

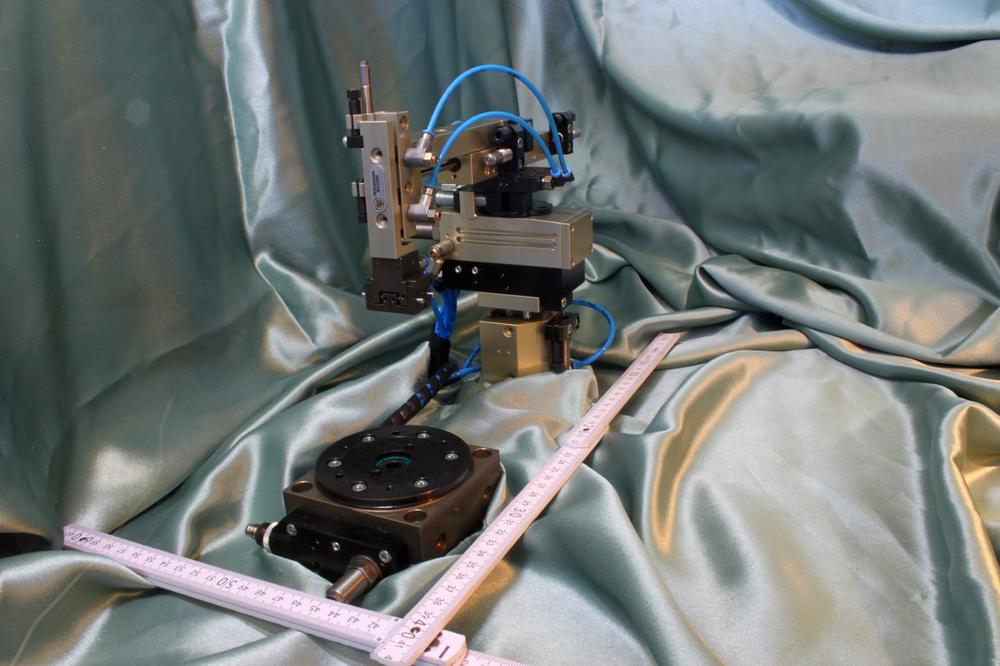

Neben dem Greifer-Winzling PGM-29, der das 5-fache seines Eigengewichtes als Werkstückgewicht bewegt, sind mit LSM-3 und LSM-4 zwei Mini-Lineareinheiten in verschiedenen Hublängen erhältlich. Beide Typen verfügen über abgedichtete Kugelumlaufführungen mit bewusst 2 Führungswagen!

SM-4 ist als Knirps der Schwenkantriebe optional mit Luftdurchführung durch die drehende Welle verfügbar -selbstredend mit externen Anschlägen über hohle Anschlagschrauben, die gleichzeitig den Sensor aufnehmen und die exakte Endlage quittieren.

HEK-4 ist die kleinste Hubeinheit (10/25 mm) die zur Aufnahme erstaunlich hoher Momente mit Kreuzrollenführungen ausgestattet ist.

Mit RSE-3 ist auf 140 x 85 x 45 mm ein hydraulisch gedämpfter Mini-Rundschalttisch zur Stelle, der in den Teilungen 2/3/4/6/8/12 und in Drehrichtung links, rechts oder pendelnd ab Lager lieferbar ist. Ein Umbausatz (Zubehör) bietet Investitionssicherheit für spätere Applikation die anderer Drehrichtungen bedürfen.

Alle Mini-Einheiten bestechen durch hohe Präzision und Wiederholgenauigkeit. Sie sind per Zentrierringe (Lieferumfang) über ein Rastermaß – direkt oder über Adapterplatten – passgenau und ohne zusätzliches Bohren bzw. Verstiften montierbar. Gerade bei kleinsten Einheiten und engen Platzverhältnissen ist das präzise, einfache Zusammenfügen ein enormer Nutzenvorteil.

Auf der Website des seit 1979 am Markt agierenden Herstellers stehen die Produkte als 3D-Modelle (STP-File) zum kostenlosen Download bereit. So kann der Platzbedarf schnell abgeglichen werden. Filme und Animationen auf YouTube ergänzen die Darstellung der Produkte, auch die der Minieinheiten.

Energetisch wertvoll: gerade bei kleinen Werkstücken ist der mögliche Betrieb bei niederem Nenndruck interessant. Die Module arbeiten zwischen 4 – 8 bar, die Greifer zwischen 2 und 8 bar.[/i]
